打印當前頁產品描述
- 簡介
- 技術參數

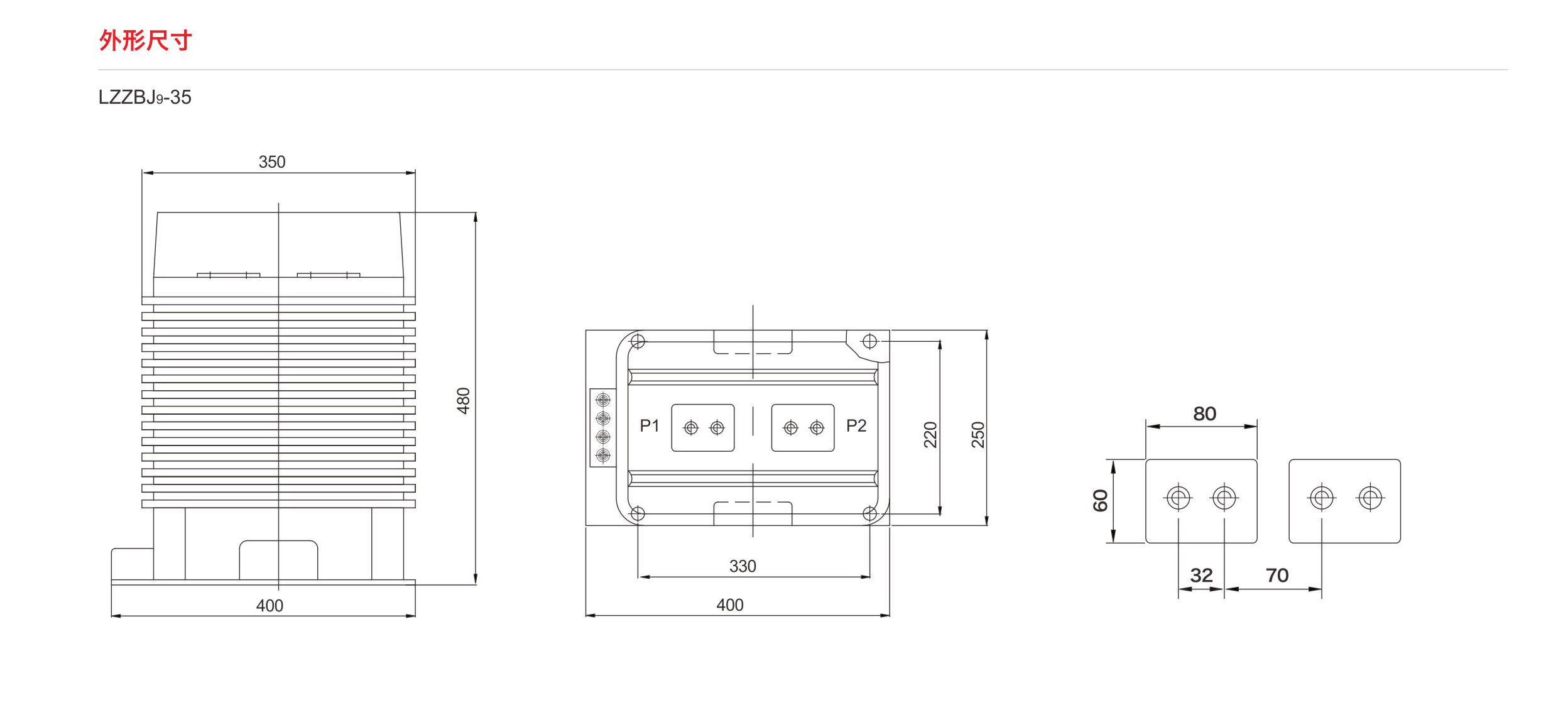

- 產品尺寸

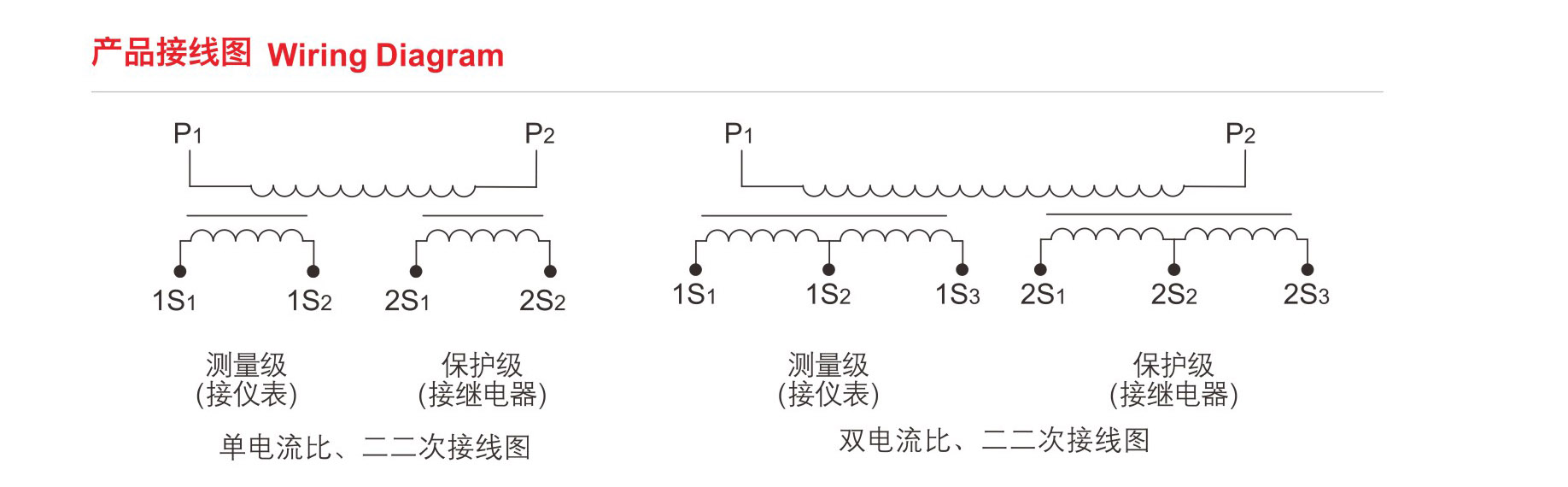

注意：雙電流比產品，1S1-1S2, 2S1-2S2為小電流比；1S1-1S3, 2S1-2S3為大電流比
例如：電流比為50-100/5 A；接P1-P2/1S1-1S2，2S1-2S2為50/5 A
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 接P1-P2/1S1-1S3，2S1-2S3為100/5 A
特別提醒：雙電流比產品，
? ? ? ? ? ? ? ? ? 使用小電流比時，二次接1S1-1S2，2S1-2S2，將1S3，2S3空著不接線；
? ? ? ? ? ? ? ? ? 使用大電流比時，二次接1S1-1S3，2S1-2S3，將1S2，2S2空著不接線；
? ? ? ? ? ? ? ? ??
主要技術參數 ：
額定一次電流：5~2500A；
額定二次電流：5A或1A
額定電壓：35 KV；
計量準確級次：0.2S、0.5S、0.2、0.5
保護準確級次：5P15、5P20
產品表面爬電距離：滿足Ⅱ級污穢等級；
負荷的功率因數：COSΦ=0.8（滯后）；
產品標準：GB1208-2006《電流互感器》；
5P15級在額定負荷時，準確限值系數為15；
5P20級在額定負荷時，準確限值系數為20；
其他技術參數見下表(二次電流為5A)： ?
